Menghubungkan dua switch

Menghubungkan dua switch menggunakan aplikasi cisco packet tracer

Assalammualaikum Warahmatullahi Wabarakatuh

Perkenalkan saya Fajar Putra Pratama Mahasiswa Politeknik Negeri Padang jurusan Manajemen Informatika, disini saya akan menjelaskan tentang menghubungkan pc dengan 2 switch menggunakan aplikasi cisco packet tracer.



Pengertian Packet Tracer adalah simulator alat-alat jaringan Cisco yang sering digunakan sebagai media pembelajaran dan pelatihan, dan juga dalam bidang penelitian simulasi jaringan komputer. Program ini dibuat oleh Cisco Systems dan disediakan gratis untuk fakultas, siswa dan alumni yang telah berpartisipasi di Cisco Networking Academy. Tujuan utama Packet Tracer adalah untuk menyediakan alat bagi siswa dan pengajar agar dapat memahami prinsip jaringan komputer dan juga membangun skill di bidang alat-alat jaringan Cisco.

Cara menghubungkan 2 switch masing-masing switch memiliki 8 pc:

1. Buka aplikasi cisco packet tracer



2. Masukkan 2 buah switch







3.Pilih atau masukkan pc, disini saya menggunakan 8 pc per switch









4. Hubungkan masing-masing pc dan switch menggunakan kabel.

Pilih kabel straight untuk menyambungkan semua pc ke switch

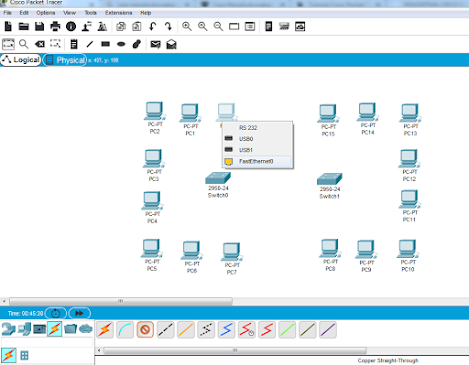

Pilih kabel straight > klik pada pc0 > klik FastEthernet > klik switch > klik FastEthernet0/1

Pilih kabel cross untuk menghubungkan switch ke switch







5.  Selanjutnya setting Ip address masing-masing pc

Klik pc 0 > desktop > ip configuration ( lakukan di setiap pc )

disini saya akan menggunakan  IP :



Switch 1 :

pc 0 : 192.168.28.1

pc 1 : 192.168.28.2

pc 2 : 192.168.28.3

pc 3 : 192.168.28.4

pc 4 : 192.168.28.5

pc 5 : 192.168.28.6

pc 6 : 192.168.28.7

pc 7 : 192.168.28.8





Switch 2:

pc 8 : 192.168.28.9

pc 9 : 192.168.28.10

pc 10 : 192.168.28.11

pc 11 : 192.168.28.12

pc 12 : 192.168.28.13

pc 13: 192.168.28.14

pc 14 : 192.168.28.15

pc 15 : 192.168.28.16

6. Selanjutnya kita uji apakah pc saling terhubung atau tidak

klik pada salah satu pc > klik desktop > command prompt

selanjutnya kita coba Ping ip pc yang lain dengan cara  : ping ipkomputerlain



PC to PC dalam satu switch



Pc 0 - Pc 1







Pc 8 - Pc 9

PC to PC beda switch



Pc 2 - Pc 10







dan seterusnya (jika hasil Ping nya seperti gambar diatas maka itu sudah berhasil)



Hasil

Referensi



https://redaksi.pens.ac.id/2021/01/06/pengertian-cisco-packet-tracer-kegunaan-dan-juga-fungsinya-dan-menu-menu-cisco-packet-tracer/



Sekian terima kasih, Wassalamualaikum Warahmatullahi Wabarakatuh.
